HTSKC单座快速切断阀

技 术 参 数 和 性 能

阀 体

型 式

直通单座铸造球型阀

公称通径 40、50、65、80、100、150、200mm

公称压力

ANSI 125、150、300

JIS10、16、20K

PN1.6、4.0MPa

连接型式

法兰连接：FF、RF、RJ、LG、MFM

法兰标准：JIS B2201-1984、JB/T79.1-94（PN1.6MPa）、JB/T79.2-94（PN4.0、6.4MPa） ANSI B16.5-1981、HG20594-97、HG20618-97等

焊接连接：

嵌接焊SW（40～50mm)

对接焊BW（65～200mm)

材 料 铸钢（ZG230-450）、铸不锈钢（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等

上 阀 盖

常温型（P）：－17～＋230℃

伸长Ⅰ型（EⅠ）：－45～－17℃ ＋230～＋566℃

伸长Ⅱ型（EⅡ）：－100～－45℃

注：工作温度不准超过各种材料的允许范围。压盖型式 螺栓压紧式

填 料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料

阀内组件

阀芯型式

单座平板型阀芯流量特性

快开特性（QS）

材 料 1Cr18Ni9Ti+ST、1Cr18Ni12Mo2Ti+ST等

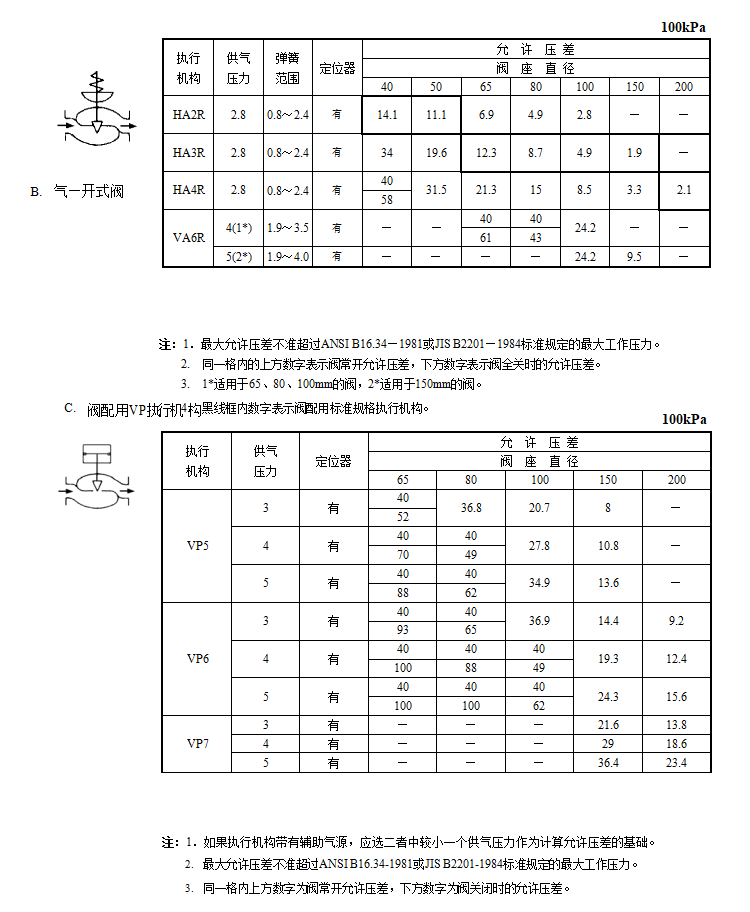

执行机构

型 式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围 80～240kPa（HA型），190～350、190～400kPa（VA6型）

供气压力 140～400kPa（HA型）、400～500kPa（VA6型）、300～500kPa（VP型）

气源接口 Rc1/4"、Rc1/2"

环境温度 －30～＋70℃

阀作用型式 用正作用或反作用执行机构实现阀的气—关式或气—开式

附  件 电磁阀、空气过滤减压器、保位阀、行程开关、手轮机构等

泄漏量 小于阀额定容量的10-5
