CV3000直行程调节阀

HTSJ保温夹套单座调节阀

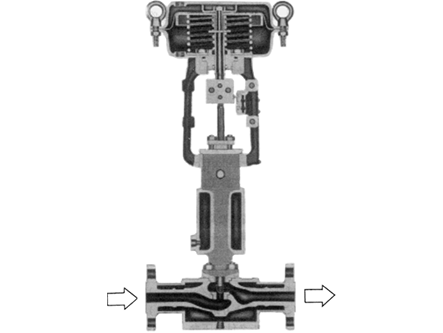

产品描述:HTSJ保温夹套单座调节阀是CV3000系列产品之一。HTSJ保温夹套单座调节阀阀芯采用上导向结构,阀结构紧凑,有呈S流线型的通道,使其压降损失小,流量大,可调范围广,流量特性精度高,符合IEC534-2-1976标准。适用于需要保温的场合。当工艺介质的结晶温度低于环境温度或流体温度降低,造成粘度增加或流体出现凝固时,这时在阀体和上阀盖处增设蒸汽保温夹套装置,使工艺过程按要求进行下去。调节阀的泄漏量符合ANSI B16.104标准。调节阀配用多弹簧薄膜执行机构,其结构紧凑,输出力大。产品符合GB/T4213-92标准。
服务热线:186-717-30943
立即咨询


技 术 参 数 和 性 能

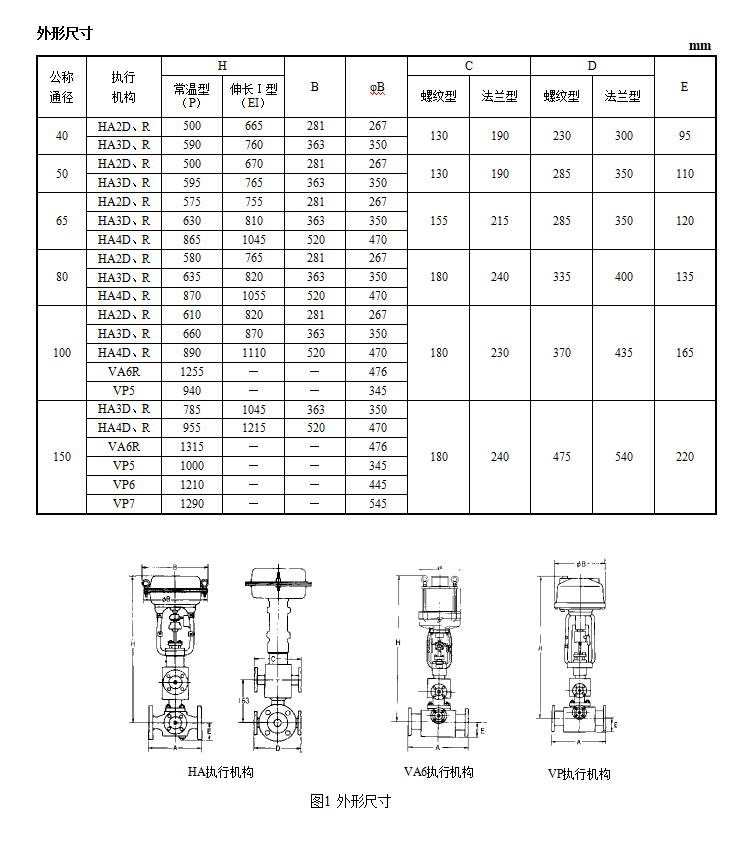

型 式 直通单座铸造球型阀


公称通径40506580100150mm

公称压力

ANSI 125、150、300

JIS10、16、20K

PN1.6、4.0MPa


连接型式

法兰连接:FF、RF、RJ、LG、MFM

法兰标准:JIS B2201-1984、JB/T79.1-94(PN1.6MPa)、JB/T79.2-94(PN4.0、6.4MPa) ANSI B16.5-1981、HG20594-97、HG20618-97等

材 料 铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG316L)、钛等

上 阀 盖

常温型(P):0~+230℃

伸长Ⅰ型(EⅠ):+230~+566℃

注:工作温度不准超过各种材料的允许范围。压盖型式 螺栓压紧式

填 料 含浸聚四氟乙烯石棉填料、石棉编织填料、石墨填料阀内组件

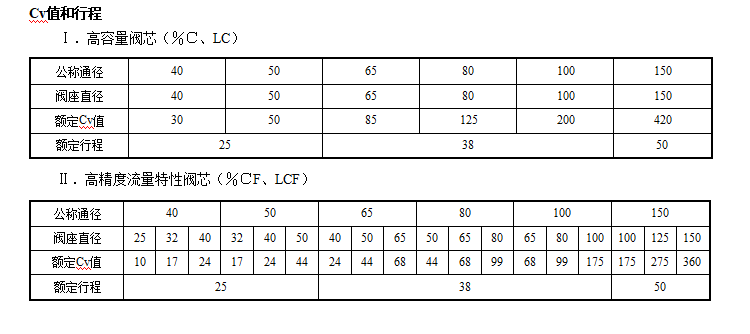

阀芯型式 单座柱塞型阀芯流量特性 高容量流量特性

金属阀座:等百分比特性(%C)和线性特性(LC)


高精度流量特性

金属阀座:等百分比特性(%CF)和线性特性(LCF)

材 料 不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L)、不锈钢堆焊司太莱合金、钛和耐腐蚀合金等

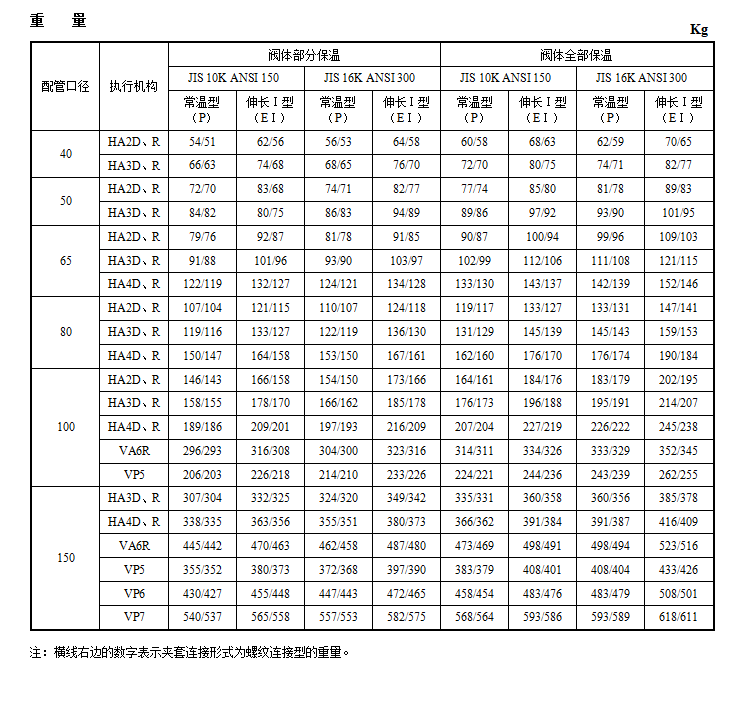

执行机构

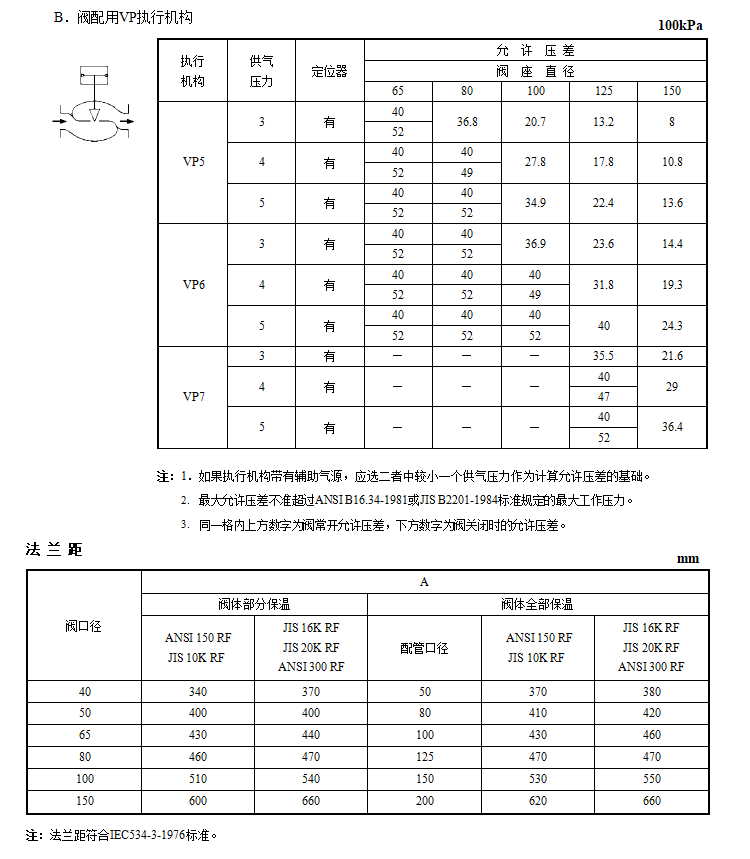

型 式 HA多弹簧薄膜执行机构、VA6单作用气缸活塞执行机构、VP双作用气缸活塞执行机构

膜片材料 乙丙橡胶夹尼龙布、丁腈橡胶夹尼龙布

弹簧范围 2010080240kPaHA型),190350190400kPaVA6型)

供气压力 140400kPaHA型)、400500kPaVA6型)、300500kPaVP型)

气源接口 Rc1/4"

环境温度 -30~+70℃

阀作用型式 用正作用或反作用执行机构实现阀的气—关式或气—开式

附 件

定位器、空气过滤减压器、保位阀、行程开关、阀位传送器、手轮机构等

性 能

泄 漏 量 小于阀额定容量的0.01%,符合ANSI B16.104-1976Ⅳ级

回 差

带定位器:小于全行程的1% 不带定位器:小于全行程的3%

基本误差

带定位器:小于全行程的±1% 不带定位器:小于全行程的±5%

夹套蒸汽压力 ≤1.0MPa

可调范围 50∶1
