连续螺旋折流板换热器

产品描述:连续螺旋折流板换热器,就是将管壳式换热器中用以控制流体运动方向的弓形折流板取消,取而代之的是连续螺旋折流板,壳中的连续螺旋板使得流体沿一个连续不间断的、无漏流的曲面运动,这是管壳式换热器壳程流体运动的一次革命。
服务热线:186-717-30943
立即咨询

















连续螺旋折流板换热器

连续螺旋折流板换热器

连续螺旋折流板换热器

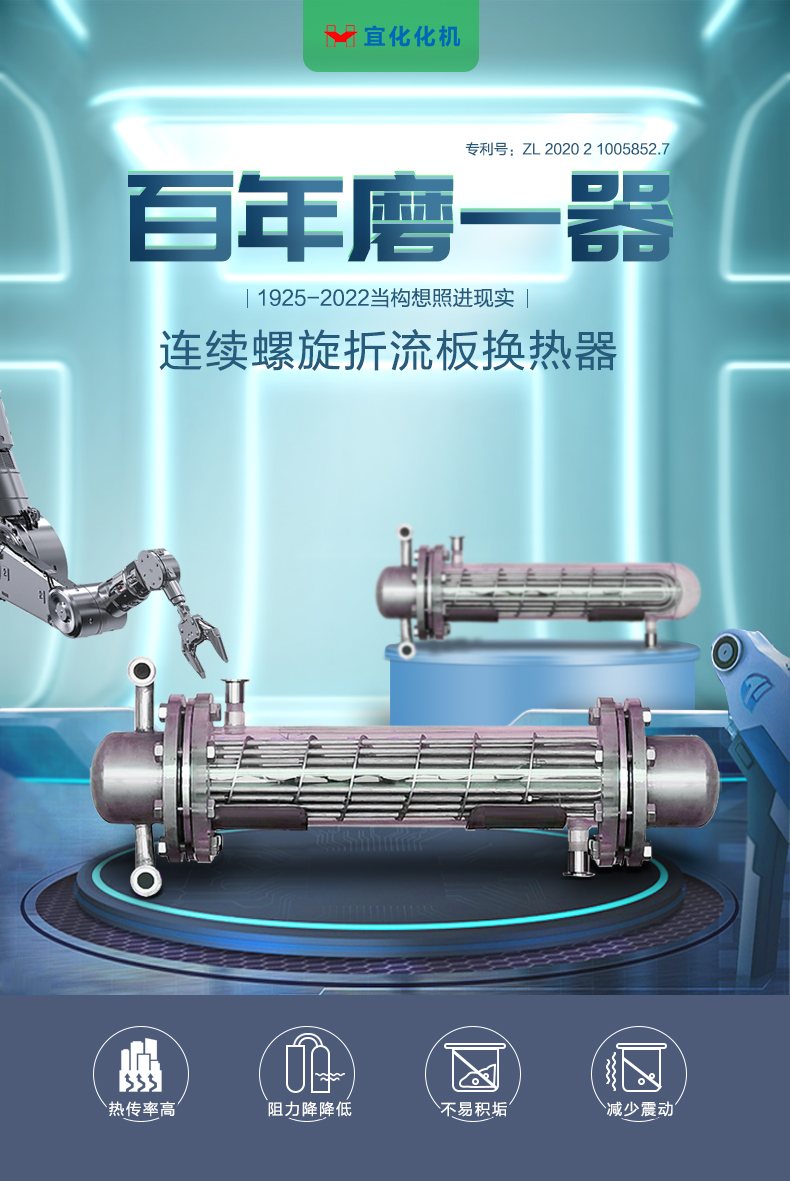

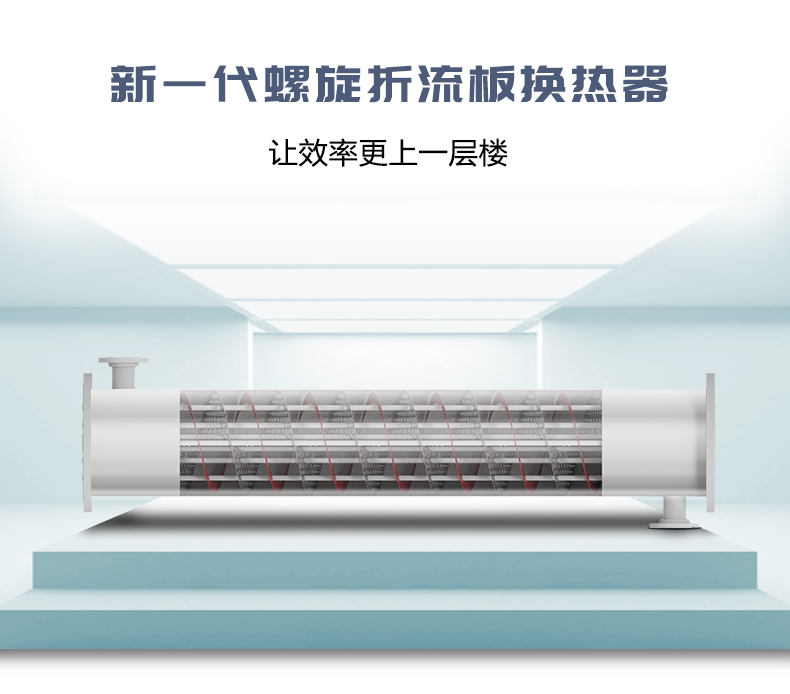

连续螺旋折流板换热器,就是将管壳式换热器中用以控制流体运动方向的弓形折流板取消,取而代之的是连续螺旋折流板,壳中的连续螺旋板使得流体沿一个连续不间断的、无漏流的曲面运动,这是管壳式换热器壳程流体运动的一次革命。

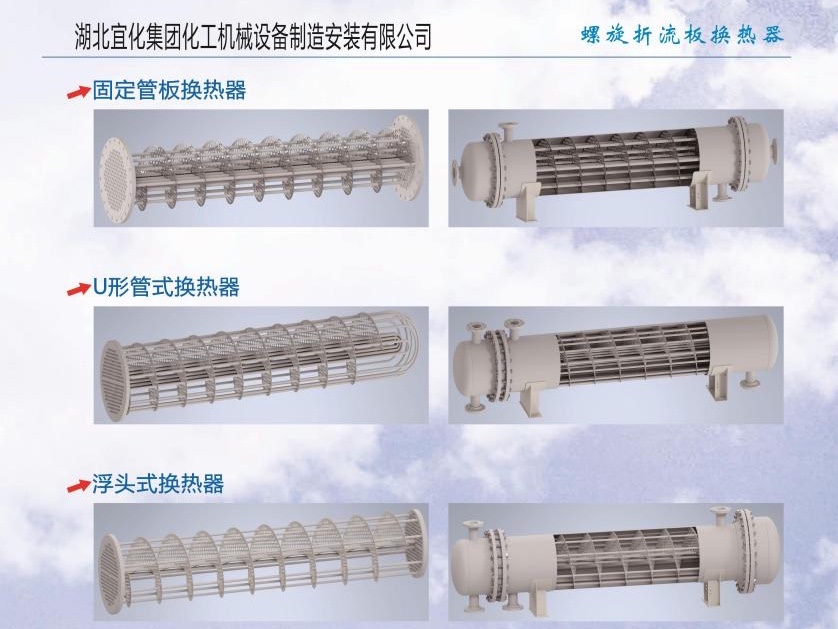

管壳式换热器又称列管式换热器,是以封闭在壳体中管束的壁面作为传热面的间壁式换热器。这种换热器结构简单、造价低、流通截面较宽、易于清洗水垢,是石油、化工、制冷、冶金及动力等工业生产过程的主要工艺设备之一。管壳式换热器主要有固定管板式、U形管式、浮头式、填料函式等,不管哪种管壳式换热器,基本都是由壳体、换热管、管板、折流板(挡板)和管箱等部件组成。其中,折流板是管壳式换热器的必需部件,它设置在壳程,不仅为换热管提供支撑,还使壳程介质按特定的通道流动以提高传热性能。

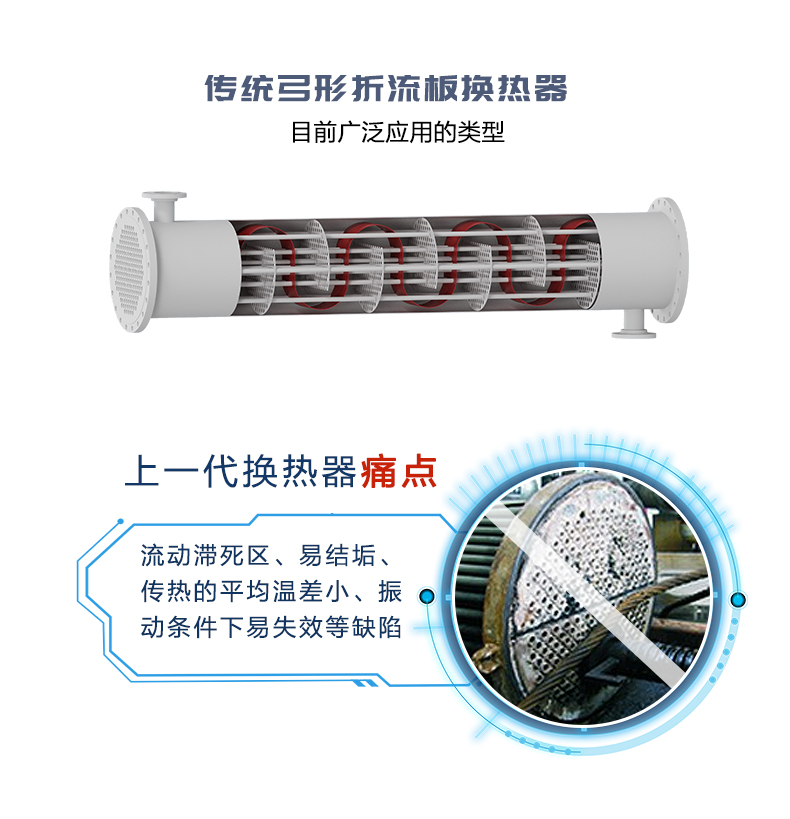

弓形和圆盘-圆环形折流板是管壳式换热器中应用普遍的折流板,其成形简单、开孔容易,但是由于壳程压降大、有流动滞死区、易结垢、传热效率等缺陷,近年来逐渐被螺旋折流板所取代。螺旋折流板可分为连续螺旋折流板和非连续螺旋折流板(又叫搭接螺旋折流板),其区别在于连续螺旋折流板为标准的螺旋曲面,而非连续螺旋折流板一般由若干个1/4的扇形平面板替代曲面相间连接,形成与主轴线成一定角度的近似螺旋平面。连续螺旋折流板换热器具备以下特点:一是传热效率大大提高,节能效果显著。二是不会有沉淀物产生。三是结垢少,甚至没有结垢。四是换热管无支持跨距小,能有效地防止换热管的振动。

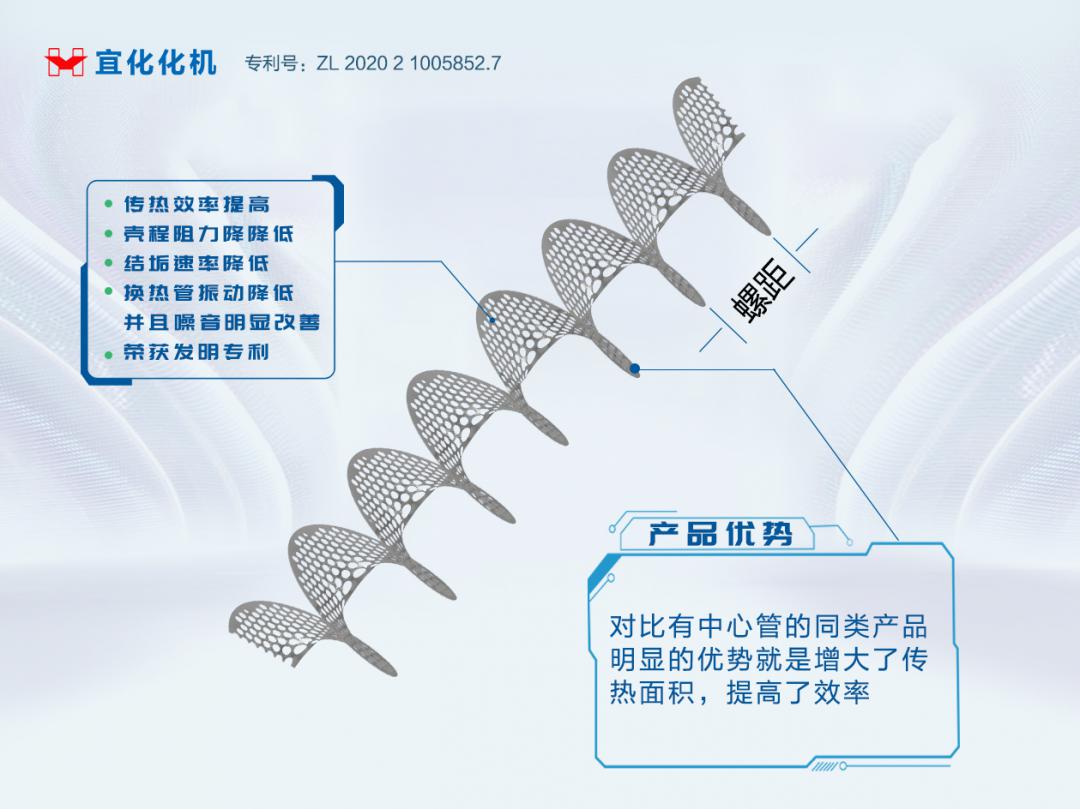

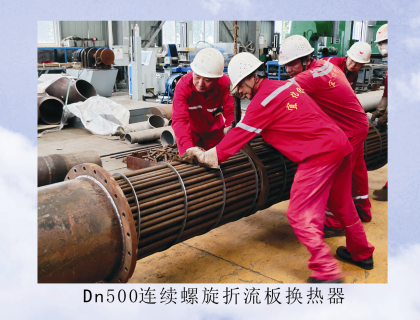

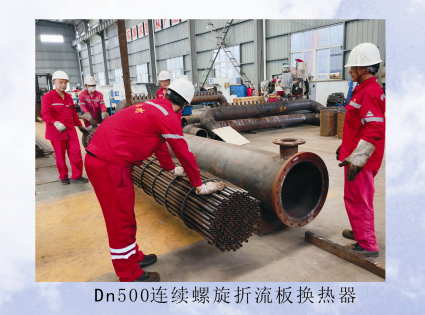

湖北宜化集团化工机械设备制造安装有限公司提供一种连续螺旋折流板管壳式换热器,由多个螺旋板片组合成封闭流道连续型螺旋折流板换热器,其有益效果在于螺旋折流板中心孔小,壳程换热面积利用率更高,且加工工序简单、精度高、速度快,适合工业化生产。公司解决技术问题的技术方案是:一种连续螺旋折流板管壳式换热器,包括连续螺旋折流板1、换热管2、折流板固定组件3、壳体4、管板5、壳体接管6、管箱7、管箱接管8,其特征在于:1.螺旋面为直纹曲面;2.曲面各处法向等厚;3.直纹曲面螺旋折流板开孔前处处连续;4.螺旋折流板从旋转中心到外径连续,中间无断开;5.无论螺旋折流板外直径多么大,中心孔螺旋线都趋向于直线;6.折流板管孔在管板平面上的投影为正圆形,且靠近中轴线处的大倾斜角度位置也严格按尺寸开孔。

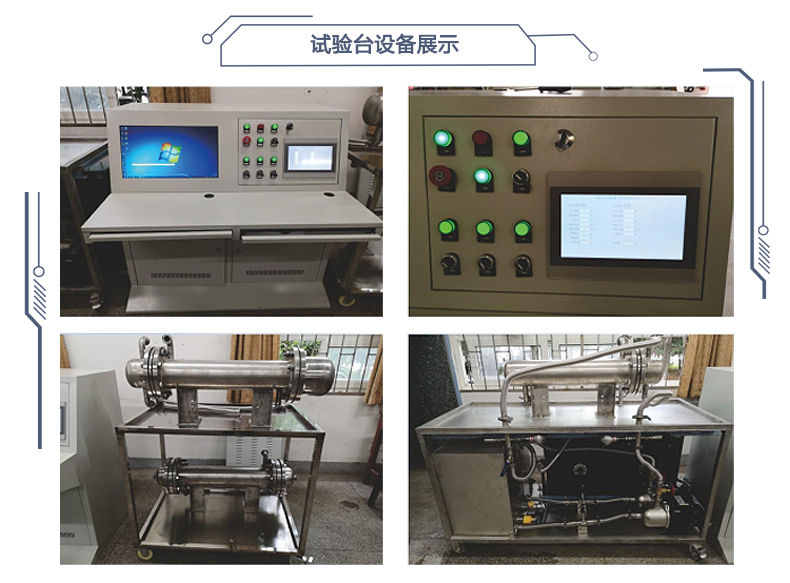

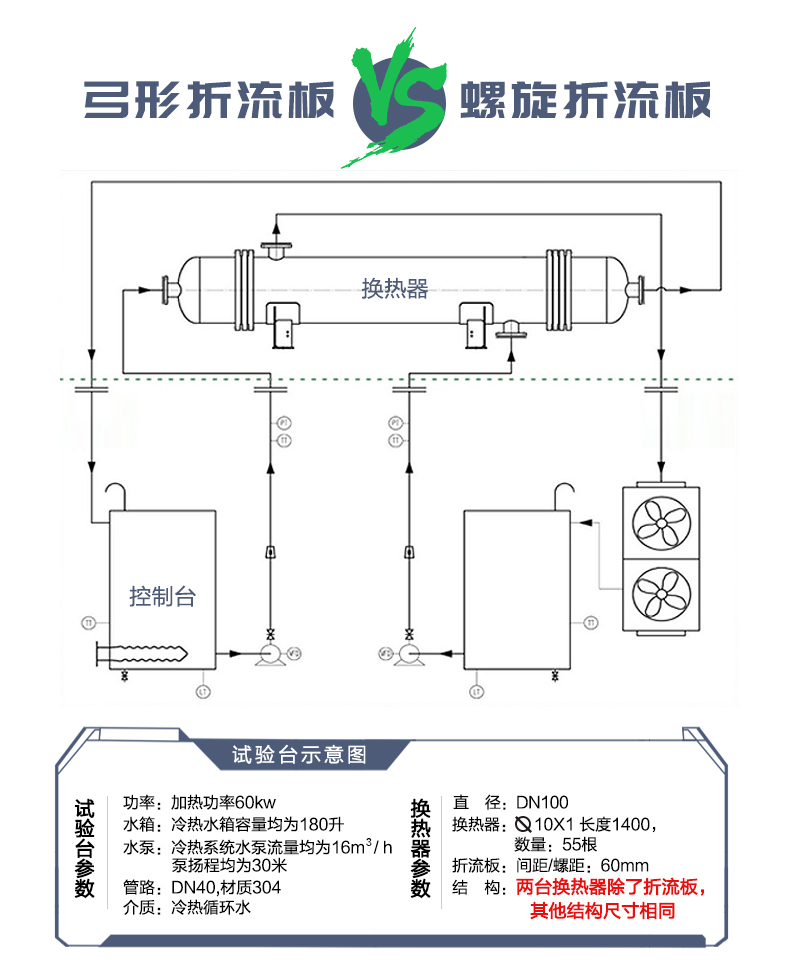

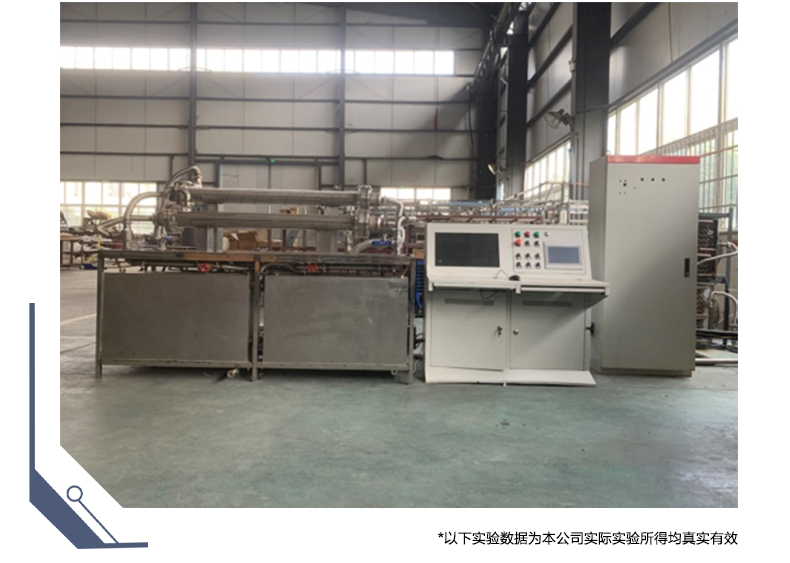

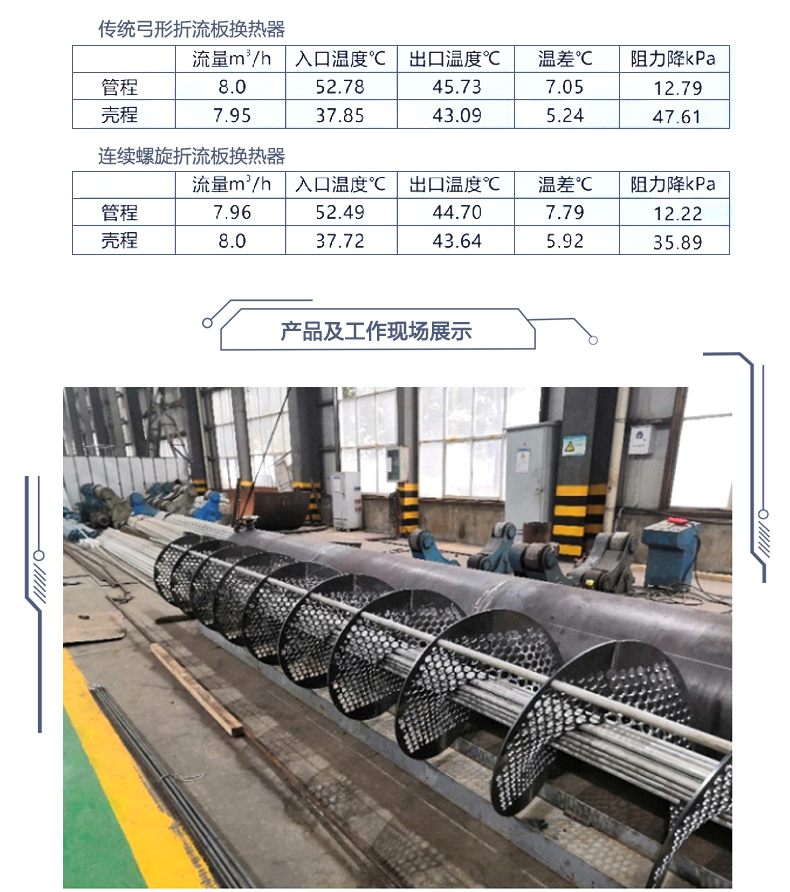

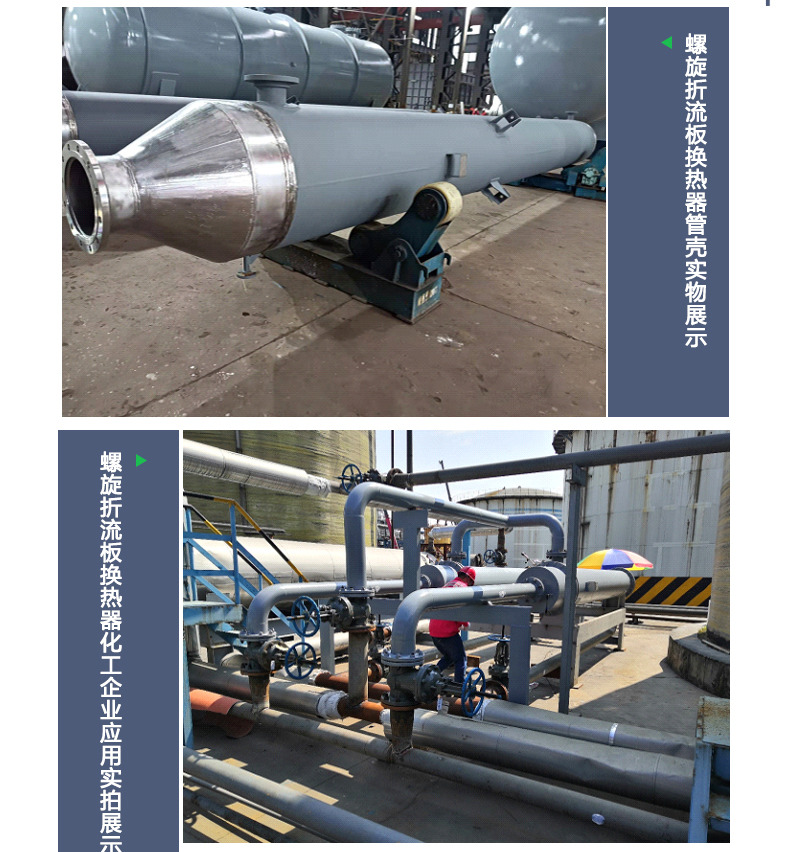

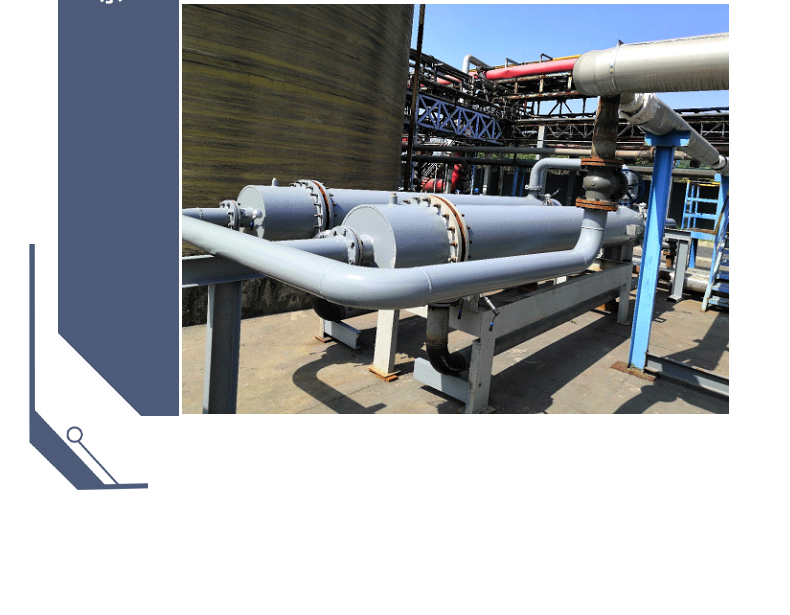

理论上单壳程管壳式换热器均可采用连续螺旋折流板结构,经测算,螺旋折流板换热器与相同规格的传统弓形折流板换热器对比,具有4大优点:壳程传热效率提高20~50%,壳程阻力降降低了10~30%;壳程结垢速率平均降低50%以上;振动改善超过10%。

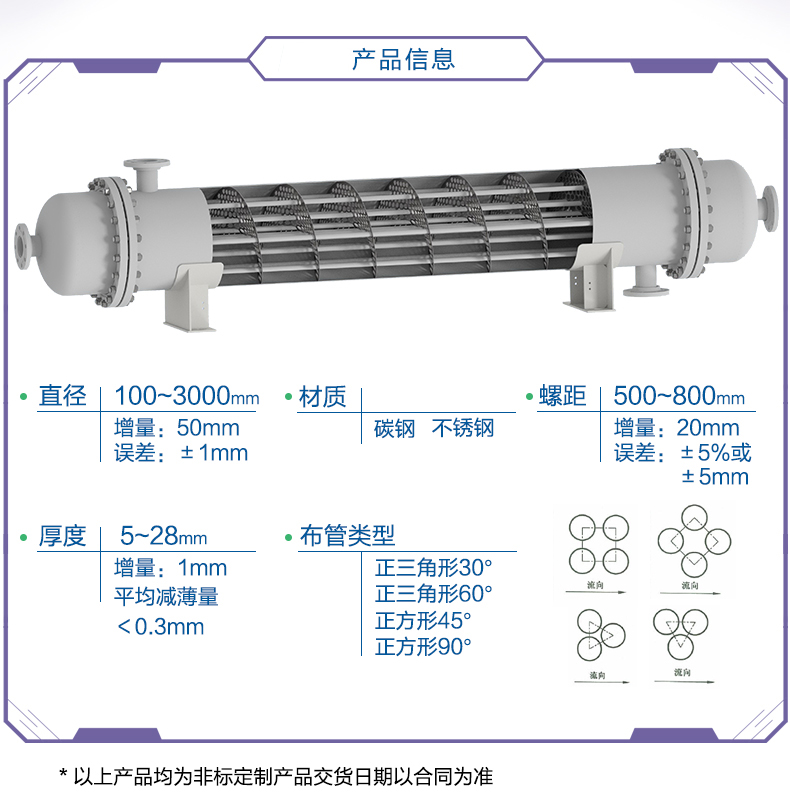

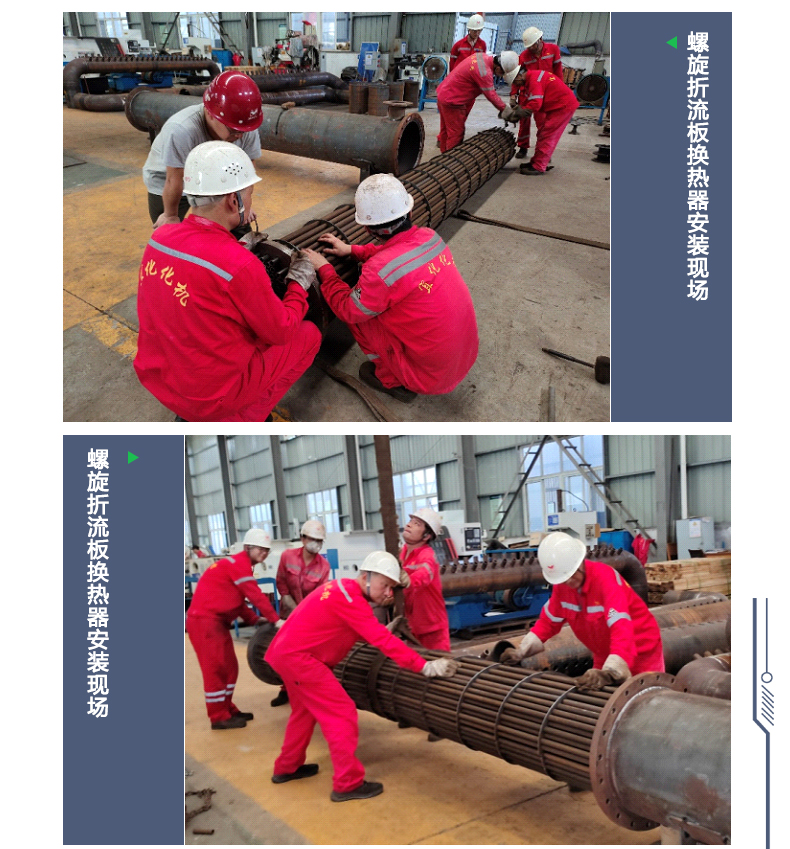

连续螺旋折流板1由多块螺旋旋转角度为90~360度螺旋板片拼接而成,拼接处可焊接连接,或用紧固件连接,或不连接。换热管2的外径大于等于10mm,小于等于57mm,螺旋折流板1通过折流板固定组件3固定。折流板固定组件3可以采用拉杆、定距管结构,或采用型材定距机构或型材与螺旋折流板焊接固定,或采用拉杆、定距管与型材相组合的结构。连续螺旋折流板1的管孔对着管板5的投影为正圆,且投影圆直径不大于换热管2外径加1mm。连续螺旋折流板1的内孔直径数值小于螺距数值的1/2。连续螺旋折流板1的内孔可以作为换热管2的管孔,或者设置实心管,或者设置空心管,或者留空。连续螺旋折流板1的外径在100~2000mm之间,螺距在20~500mm之间,厚度在2~30mm之间。螺旋折流板1内径与外径之间为一块整板,且具有连续平滑的螺旋面。连续螺旋折流板1端面与管板5可贴合,或留下小于一个螺距的间隙,或在螺旋折流板1端面与管板5之间连接一块挡板。


连续螺旋折流板换热器的加工攻克了多个加工技术难题:1.螺旋基板的成型;2.管孔的加工,特别是靠近轴心处;3.管孔加工的定位控制;4.螺旋折流板整体的同心度。该技术成果的引进与转化,将实现连续螺旋折流板换热器产品的批量生产,从而推动换热器智能制造,进而推动压力容器智能制造,进一步提升宜化化机品牌形象,增强核心竞争力,促进企业转型升级,实现高质量发展。
